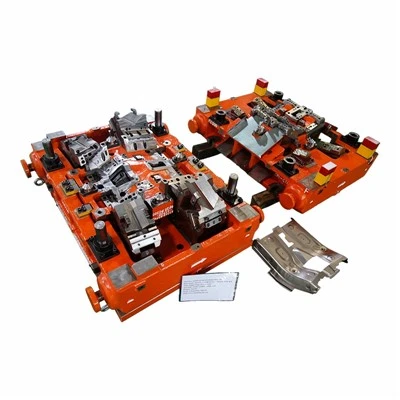

Obim paketa crteža
Progresivni crtež matrice obično uključuje raspored trake, sklop kalupa, gornji i donji plan, poglede na presjeke, detalje ploče, crteže umetka, standardne{0}}reference dijelova, pozicije senzora i popis materijala. Proces izvlačenja kalupa također zahtijeva jasan sistem podataka, strategiju tolerancije, napomene o -opremanju čelika i termičke obrade i identifikaciju revizije. Crteži bi trebali biti dovoljno detaljni za CNC obradu, WEDM, EDM, brušenje, stezanje kalupa i inspekciju bez oslanjanja na usmena uputstva koja se mogu izgubiti tokom projekta.
Informacije o stanici i pritisku
Druga svrha progresivnog crteža je da objasni radni niz. Svaka stanica treba da identifikuje operacije probijanja, formiranja, mirovanja, ponovnog udara, trimovanja i{1}}okidanja, zajedno sa ulaskom pilota, stanjem nosača, kretanjem dizača i spuštanjem. Podaci o specifikaciji presa kao što su smjer uvlačenja, visina zatvarača, veličina držača, tonaža i linija za dovod trebaju biti prikazani gdje utiču na dizajn. Žljebovi za otpad, senzori i pristup za održavanje moraju biti usklađeni sa hrpom ploča.
Terminologija alata može biti zbunjujuća. Crteži za matrice za izvlačenje cijevi fokusiraju se na smanjenje ili dimenzioniranje cijevi kroz matricu, dok set kalupa za izvlačenje za oblikovanje listova kontrolira protok materijala u šupljinu. Komponente kalupa za crtanje mogu uključivati proboj, prsten za matricu, vezivo, perle za izvlačenje i sistem pritiska. Matrica za izvlačenje lima se stoga razlikuje od progresivnog-izvlačenja alata, iako progresivna sekvenca može sadržavati plitko izvlačenje ili stanicu za formiranje. U dokumentaciji treba navesti koji je proces zapravo namijenjen.
Prije početka dizajna, provjerite predviđenu specifikaciju presa u skladu sa tehničkim standardima kupca. Kontrolisani 2D crtež i najnoviji 3D crtež trebali bi imati istu reviziju. Podaci o materijalu, godišnja zapremina, tolerancije delova, standardi inspekcije i preferirani brendovi komponenti pripadaju evidenciji izdanja. Revizijske promjene moraju identificirati pogođene stanice i dijelove kako bi timovi za obradu i testiranje radili na istom problemu. Dnevnik promjena također treba navesti može li se postojeći čelik modificirati ili je potreban zamjenski umetak.
Projektna dokumentacija i akreditivi za patente
Rad na progresivnom crtanju treba da bude podržan kontrolisanim procedurama projektovanja, upravljanjem revizijom i tehničkim dokazima za raspored stanice, vođenje trake, položaje senzora i konačno pražnjenje delova. Područje certifikata može predstavljati ISO 9001, visoko-prepoznavanje preduzeća, kvalifikaciju izvoznih operacija i patente koji se odnose na kontinuirano napajanje, više-strukture sa matricama ili progresivne-uređaje za obradu traka.
Za ovu stranicu za progresivno crtanje, modul pokazuje da je rezultat crteža podržan formalnim sistemom kvaliteta i inženjeringa. Pomaže kupcima da procijene da li raspored trake, nacrti sklopa matrice, kontrola BOM-a, detalji strojne obrade i zapisi o korekcijama proba mogu ostati dosljedni od izdavanja dizajna do održavanja alata.
