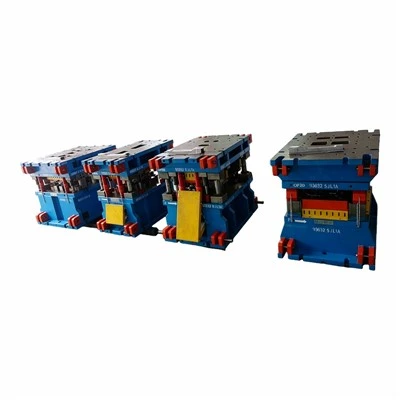

Transfer Die

Dijelovi matrice za prijenos su planirani oko promjenjivog oblika obratka. Prvo izvlačenje može utvrditi dubinu, nakon čega slijedi ponovno udaranje, oblikovanje prirubnice, kontrola linije za obrezivanje i probijanje rupa. Operacije su razdvojene kada bi njihovo kombinovanje ograničilo protok materijala ili otežalo hvatanje dela. Međuprirubnice i privremene rupe za lociranje čuvaju se samo kada pomažu u rukovanju ili inspekciji. Procesna ruta takođe treba da omogući prostor za prenosne prste i izbegava tačke preuzimanja na kritičnim površinama.

Komponente matrice za prijenos nose različita opterećenja, tako da je jedna vrsta čelika rijetko svuda prikladna. Umetci za crtanje trebaju čvrstinu i polirane kontaktne površine; reznim umetcima je potrebna otpornost na habanje i kontrolirani razmak. Zamjenjivi dijelovi za umetanje matrice za prijenos mogu skratiti vrijeme popravke kod velikih-ivica habanja. Gornja i donja konstrukcija moraju ostati kruta pod-opterećenjima formiranja od centra, dok elementi vodilice održavaju poravnanje kroz cijeli hod. Prije obrade treba dogovoriti položaje stezanja kalupa, tačke podizanja i siguran pristup za podešavanje.

Sklop prijenosne matrice se provjerava stanica po stanica tokom probe. Inženjeri upoređuju srednju ploču sa procesnim modelom, zatim pregledavaju položaj rupe, površinu ili profil, liniju obrezivanja, oprugu i oznake alata. Tajming prijenosa se podešava tek nakon što dio pravilno sjedne na svaki lokator. Na završnoj stanici, stabilno ispuštanje i pražnjenje otpada se verificira u predviđenom ciklusu. Žljeb napravljen od glatkog reljefnog limenog materijala može pomoći da se dio pomjeri, dok se vibrator sa pneumatskim cilindrom-može dodati u žlijeb za otpad gdje se otjeci skupljaju.
