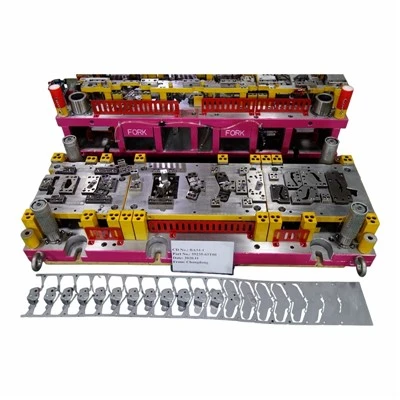

Metalni set alata za presovanje za materijal od 2,5 mm zahteva čvrstu potporu trake i realističan balans sile. Korak od 65 mm ostavlja ograničenu udaljenost za pilote, rezanje, formiranje i prelaze nosača, tako da razmak između stanica treba provjeriti u odnosu na snagu udarca i razmak otpada. Za ovu izradu alata za presovanje, raspored sa jednim-otvorom pojednostavljuje balans trake, ali ne uklanja rizik od-opterećenja u sredini. Središte pritiska treba da ostane kompatibilno sa presom, posebno ako se opterećenje formiranja i odsecanja dešava blizu istog položaja hoda.

Komponente za izradu pres alata moraju odgovarati nominiranoj mašini od 250 T u tonaži većoj od. Područje podupirača, visina zatvarača, hod, lokacija dodavača, energija i točke stezanja kalupa trebaju potvrdu. Sklop za izradu alata za presovanje težine 2232 kg takođe zahteva odobrene tačke podizanja, uputstva za rukovanje i podršku tokom skladištenja. Gornji dio od 1116 kg je relevantan za odabir krana i sigurno odvajanje. Set za izradu alata za presovanje od lima treba da sadrži sigurnosne blokove i jasne položaje za održavanje tako da se tehničari ne oslanjaju na ram za presu da drže alat otvoren.

Proizvodnja alata za proizvodnju treba da koristi zamjenjive proboje i matrice u zonama očekivanog habanja, sa vodećim elementima i dijelovima za skidanje dostupnih za podešavanje. Proba za izradu alata za presovanje provjerava korak uvlačenja, ulaz pilota, poziciju rupe, ugao oblikovanja, liniju za obrezivanje, smjer bure i opadanje dijela. Otpad od zavojnice treba direktan put dalje od donje matrice. Ako oblik otpadaka ima tendenciju premošćavanja, reljefni-oduh za listove ili vibrator na pneumatski cilindar- može poboljšati pražnjenje bez mijenjanja radne operacije.

Molimo da dostavite kompletnu specifikaciju presa 250 T, tehničke standarde matrice, 2D crtež i 3D crtež. Ocjenu materijala, stanje kotura, podatke o dovodu, godišnju zapreminu, plan inspekcije i ograničenja podizanja lokacije treba dodati. Ovi ulazi omogućavaju inženjerskom timu da provjeri rutu trake, presovanje, konstrukciju alata i odredbe za rukovanje prije nego što se dizajn pusti za strojnu obradu.
